design e funzionalità

Il design di Atlantech Lux per gli impianti di illuminazione pubblica e privata è studiato nei minimi dettagli in funzione alla destinazione d’uso. Semplicità, innovazione ed ecosostenibilità sono le tre caratteristiche ricercate dai progettisti per fornire una soluzione di arredo non invasiva ed in grado di adattarsi a qualsiasi area di installazione.

Il prodotto, realizzato in acciaio e sottoposto a processo di zincatura a caldo, è composto da due elementi principali: un cilindro superiore ed una fondazione a vite tra loro congiunti, mediante un raccordo conico, per formare un corpo unico.



qualità estetica

Il chiusino è la componente distintiva della tecnologia Atlantech nell'installazione di impianti di illuminazione pubblica e privata.

È l'unica parte che rimarrà visibile terminata l'installazione ed ha di conseguenza un design artistico progettato per soddisfare entrambi i requisiti di stabilità e di qualità estetica.

È prodotto in ghisa sferoidale, ha una portata di 250 KNw ed è rivestito con vernici ad acqua nel pieno rispetto dell'ambiente.

robustezza nel tempo

Il box superiore è caratterizzato per la presenza di un setto di separazione interno che consente l'alloggiamento sia del palo di illuminazione, da un lato, sia dei cablaggi, dall'altro, fungendo da vero e proprio pozzetto di ispezione.

Nella parte interna è installato un apposito elemento che consente di collegare il palo di illuminazione alla fondazione a vite garantendo una ottimale messa a terra del punto luce.

Il box è dotato dei fori per il passaggio della linea elettrica principale e di un foro interno per il collegamento elettrico al palo.



facilità di posa

La fondazione a vite è progettata per facilitare l'installazione, per avere presa salda nel terreno e per assicurare tenuta strutturale nel tempo.

Il puntale è aperto e consente all'acqua piovana di defluire velocemente dal box superiore evitando il riempimento del pozzetto di ispezione.



Come cambia il paesaggio
con AtlanTech?

Gallery sistemi a confronto

standard atlantech

01

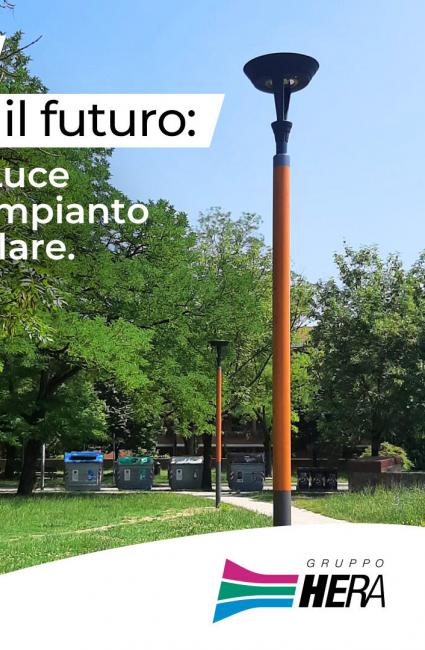

Parco Pubblico

Notevole impatto in termini di qualità estetica e rispetto per l'ambiente all'interno di un Parco Pubblico.

standard atlantech

02

Viale di accesso ad un Parco Pubblico

Notevole impatto in termini di qualità estetica e rispetto per l'ambiente all'interno di un Parco Pubblico. Aumenta la superficie di verde e si elimina l'uso del calcestruzzo.

standard atlantech

03

Punto luce sulla sponda di un fiume

Installazione semplice e veloce senza compromettere lo stato di integrità della sponda. Evitare l'installazione di un plinto di oltre 1.000 kg significa evitare l'erosione ed il decadimento della scarpata, con conseguente inclinazione del palo.

standard atlantech

04

Punto luce in centro urbano su aiuola verde

Notevole impatto in termini di qualità estetica e rispetto per l'ambiente all'interno di un centro urbano. Aumenta la superficie di verde e si elimina l'uso del calcestruzzo.

standard atlantech

05

Punto luce su aiuola con decorazioni floreali

Notevole impatto in termini di qualità estetica e rispetto per l'ambiente all'interno di una zona residenziale.

standard atlantech

06

Torretta di illuminazione ai lati di un viale

La tecnologia Atlantech Utility Lux permette di sostituire il pozzetto sul quale viene installata la torretta. Velocità e semplicità di installazione, anche con trapano manuale, e scomparsa del bordo di calcestruzzo attorno l'apparecchiatura illuminotecnica.

standard atlantech

07

Punto luce in un centro urbano

Posizionato ai lati del marciapiede con pavimentazione laterale di porfido. Rispetto lo stato dell'arte, sui marciapiedi, la tecnologia Atlantech consente di posizionare il chiusino in ghisa perfettamente sotto il palo di illuminazione migliorando l'impatto visivo.

standard atlantech

08

Punto luce su marciapiede pavimentato

Notevole impatto in termini di qualità estetica e non invasività.



Realizzazione del foro o dello scavo per l’alloggiamento del box superiore, da eseguire nel primo caso con trivella e punta di preforo, nel secondo con benna escavatrice.

prosegui

Infissione possibile anche
con trapano manuale elettrico
GroudTorque.

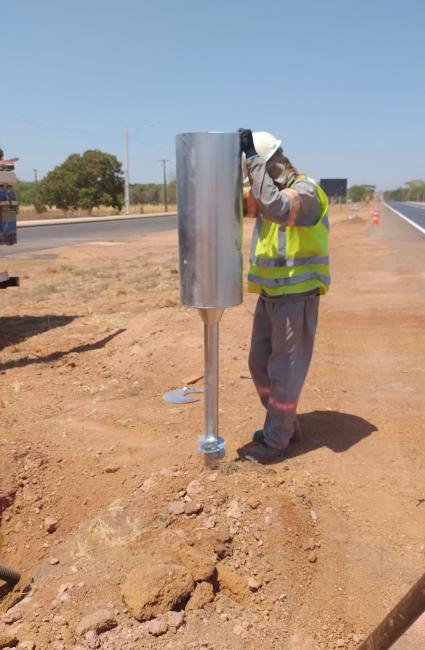

Infissione del prodotto ATLUX all’interno del foro o dello scavo, predisposto nella fase precedente, attraverso una apposita piastra di installazione, fornita da Atlantech, da agganciare alla trivella.

prosegui



Posa e fissaggio del telaio porta chiusino sul box ATLUX, inserimento del tubo corrugato passacavo negli appositi fori e reinterro traccia corrugati.

prosegui



Posa del palo di illuminazione all’interno del box ATLUX, uso di sabbia per il fissaggio e la regolazione della verticalità, e collegamenti elettrici. Sigillo con malte/resine indurenti di spessore 5/10 cm attorno alla base del palo fino al livello del chiusino in ghisa

prosegui



Chiusura del box con chiusino in ghisa sferoidale Atlantech e allacciamento alla linea elettrica.



ATLANTECH LUX

A SMART SOLUTION FOR A SMART CITY


  • 1
  • 2
  • 3
  • 4
  • 5

5 STEP

per un’installazione rapida,
sicura ed efficiente

comincia

Una soluzione

e mille vantaggi:

ambientali

Abbattimento drastico delle emissioni di CO2 nell’atmosfera, uso di mezzi a motore non invasivi, riutilizzo della fondazione e riciclabilità al 100%

sicurezza

Garantita la massima sicurezza possibile grazie ad un ottimale sistema di messa a terra ed all'eliminazione, per tali opere, dei cantieri fissi sulle strade

economici

20-30% di risparmio diretto sui costi di installazione ed abbattimento dei tempi di installazione del 75% rispetto alle soluzioni standard

sociali

Rispetto dell’ambiente significa anche rispetto per gli individui che lo abitano. Tra le varie applicazioni i prodotti Atlantech sono ideali anche per le situazioni di emergenza



I Distributori Atlantech, attivi nella produzione e commercializzazione di prodotti correlati alle fondazioni Atlantech (pali di illuminazione, apparecchiature illuminotecniche da esterni, magazzini edili, ecc.) hanno la possibilità di aggiungere al loro portafoglio prodotti la fondazione innovativa Atlantech per l'installazione di impianti di illuminazione, diversificandosi dalla concorrenza proponendo un prodotto innovativo ed a basso impatto ambientale progettato per arredare le future Smart Cities.



Le Imprese/Consorzi/Multiutility installatrici di impianti di illuminazione che adottano la tecnologia Atlantech divengono maggiormente competitive rispetto alla concorrenza.
Esse sono in grado di minimizzare i costi di cantiere e di proporsi sul mercato a prezzi più contenuti.
I soggetti che operano in contesti di appalti pubblici hanno l’opportunità di partecipare ai relativi bandi di gara presentando maggiori ribassi in fase di offerta: prezzi più competitivi, miglioramento della qualità del prodotto di fondazione e mantenimento dell’efficienza e dell’efficacia installativa.



Per un’Amministrazione Pubblica la riduzione del costo di installazione di un nuovo punto luce comporta, su centinaia o migliaia di pali di illuminazione, il risparmio di ingenti risorse da investire in attività e progetti socialmente utili.
Non solo nuovi punti luce, ma anche la possibilità di progettare, da parte degli Enti Pubblici, intere opere di riqualificazione di vecchi impianti a costi contenuti. I prodotti Atlantech si possono installare in spazi ristretti evitando eccessive demolizioni di pavimentazioni e successive opere di ripristino; presentano inoltre un design innovativo che sposa perfettamente gli intenti migliorativi di tali opere.



Per i privati i prodotti Atlantech rappresentano l’ideale connubio tra sostenibilità economica e qualità estetica. Si tratta di installazioni in zone di particolare pregio nelle quali molta attenzione viene posta all’impatto ambientale e paesaggistico.
E’ il caso di viali e giardini di abitazioni, ville, ristoranti, resort, campi da golf, parchi acquatici, centri termali, nei quali vi è la necessità di impiegare macchinari non invasivi, per non rovinare il verde circostante, e di installare un prodotto in grado di arredare.
Oltre alla linea Lux, ai privati Atlantech ha dedicato la linea Utility Lux, adatta per la fondazione di pali di illuminazione di dimensioni ridotte.

A chi si
rivolge

  • distributori
  • imprese installatrici
  • pubblica amministrazione
  • cittadino
Atlantech

Prodotti

La gamma Atlantech è composta da tre tipologie di prodotti.

Atlantech Lux per l'installazione di impianti di illuminazione dai 3 ai 13 metri di altezza. Atlantech Utility Lux per soluzioni illuminotecniche inferiori ai 3 metri di altezza (torrette, lampioncini da giardino). Altre fondazioni a vite per installazioni di vario genere come recinzioni, serre, gazebo, prefabbricati.

  • atlantech lux
  • atlantech utility lux
  • altre fondazioni

Heavy

Per pali di illuminazione dai 10 ai 13 metri di altezza

Ø 508 mm

Small

Per pali di illuminazione dai 4 ai 6 metri di altezza

Ø 323 mm

Medium

Per pali di illuminazione dai 6 ai 9 metri di altezza

Ø 406 mm

Short

Per pali di illuminazione fino ai 4 metri di altezza

Ø 219 mm

Classic

Per apparecchi illuminotecnici inferiori a 1 metro di altezza

Ø 250 mm

Case

Per pali di illuminazione inferiori ai 3 metri di altezza

Ø 250 mm

Atlantech Cargo

Per la fondazione di strutture di vario genere

Ø a progetto

Atlantech Utility

Per la fondazione di strutture di vario genere

Ø a progetto

indietro

Heavy

Per pali di illuminazione dai 10 ai 13 metri di altezza

Ø 508 mm

Il modello Atlantech Lux Heavy è predisposto per alloggiare al proprio interno pali di illuminazione con diametro massimo alla base di circa 230 mm.

Specifiche tecniche principali

Diametro box 508 mm
Altezza box (parte superiore)   805 mm
Altezza vite (parte inferiore) 1.000 mm
Altezza complessiva 1.805 mm
Peso complessivo 72 kg

  • Telaio e chiusino in ghisa sferoidale Atlantech progettati in classe C250 con sistema di fissaggio del telaio al box
  • Piastra di installazione Atlantech Lux Heavy

ATLA HEAVY



indietro

Small

Per pali di illuminazione dai 4 ai 6 metri di altezza

Ø 323 mm

Il modello Atlantech Lux Small è predisposto per alloggiare al proprio interno pali di illuminazione con diametro massimo alla base di circa  140 mm.



Principali specifiche tecniche

Diametro box 323 mm
Altezza box (parte superiore)   505 mm
Altezza vite (parte inferiore) 800 mm
Altezza complessiva 1.305 mm
Peso complessivo 26 kg
  • Telaio e chiusino in ghisa sferoidale Atlantech progettati in classe C250 con sistema di fissaggio del telaio al box
  • Piastra di installazione Atlantech Lux Heavy

ATLA SMALL

indietro

Medium

Per pali di illuminazione dai 6 ai 9 metri di altezza

Ø 406 mm

Il modello Atlantech Lux Medium è predisposto per alloggiare al proprio interno pali di illuminazione con diametro massimo alla base di circa  180 mm.



Principali specifiche tecniche

Diametro box 406 mm
Altezza box (parte superiore)   805 mm
Altezza vite (parte inferiore) 1.000 mm
Altezza complessiva 1.805 mm
Peso complessivo 58 kg
  • Telaio e chiusino in ghisa sferoidale Atlantech progettati in classe C250 con sistema di fissaggio del telaio al box
  • Piastra di installazione Atlantech Lux Heavy

ATLA MEDIUM



indietro

Short

Per pali di illuminazione fino ai 4 metri di altezza

Ø 219 mm

Il modello Atlantech Lux Short è predisposto per alloggiare al proprio interno pali di illuminazione con diametro massimo alla base di circa  90 mm.



Principali specifiche tecniche

Diametro box 219 mm
Altezza box (parte superiore)   505 mm
Altezza vite (parte inferiore) 800 mm
Altezza complessiva 1.305 mm
Peso complessivo 16 kg
  • Telaio e chiusino in ghisa sferoidale Atlantech progettati in classe C250 con sistema di fissaggio del telaio al box
  • Piastra di installazione Atlantech Lux Heavy

ATLA SHORT



indietro
  • intro
  • specifiche
  • accessori

Classic

Per apparecchi illuminotecnici inferiori a 1 metro di altezza

Ø 250 mm

Il modello Atlantech Utility Lux Classic è disponibile nella versione da 808 mm e 1.008 mm, nel primo caso per apparecchi di altezza inferiore a 60 cm, nel secondo inferiore a 100 cm.



Principali specifiche tecniche

Diametro flangia*  250 mm*
Altezza complessiva  808/1.008 mm
Peso complessivo 7/8 kg

* FLANGE: predisposizione della flangia a seconda delle esigenze progettuali

  • Piastra di installazione Atlantech Utility Lux
  • Superficie massima di accessori extrapalo < 0.40 m2





indietro
  • intro
  • specifiche
  • accessori

Case

Per pali di illuminazione inferiori ai 3 metri di altezza

Ø 250 mm

Il modello Atlantech Utility Lux Case è disponibile in due diversi modelli, a seconda della forma del corpo scatolare sottostante la flangia, e nella versione da 1.008 mm e 1.308 mm, nel primo caso per apparecchi di altezza inferiore a 200 cm, nel secondo inferiore a 300 cm.



Principali specifiche tecniche

Diametro flangia* 250 mm*
Diametro corpo scatolare (cono/cilindro) 160 mm
Altezza corpo scatolare (cono/cilindro) 100 mm
Altezza complessiva 1.008/1.308 mm
Peso complessivo 11/13.5 kg

*FLANGE: predisposizione delle flange a seconda delle esigenze progettuali



  • Piastra di installazione Atlantech Utility Lux
  • Superficie massima di accessori extrapalo <0,40 m2



indietro
  • intro
  • specifiche
  • accessori

Atlantech Cargo

Per la fondazione di strutture di vario genere

Ø a progetto

I prodotti Atlantech Cargo rientrano nel campo delle classiche fondazioni a vite, progettati per la posa di recinzioni, serre, gazebo, prefabbricati, impianti fotovoltaici, hangar, case in legno.

I prodotti Atlantech Cargo sono, nella maggiorparte dei casi, studiati e prodotti a seconda delle esigenze progettuali.

Hanno dimensioni che possono variare dagli 80 cm di altezza per raggiungere i 6 metri, con tubi, spirali, flange e asolature realizzate a seconda dell'applicazione.

  • Piastra di installazione Atlantech Cargo
indietro
  • intro
  • specifiche
  • accessori

Atlantech Utility

Per la fondazione di strutture di vario genere

Ø a progetto

La linea Atlantech Utility è relativa ad un brevetto per modello di utilità depositato da Atlantech: vengono semplificate le operazioni di installazione rispetto quelle di una classica fondazione a vite

Il modello Utility è caratterizzato dalla presenza di un terminale aperto troncato orizzontalmente. Tale caratteristica permette di installare il prodotto infilando al proprio interno un cilindro di infissione. Terminata la posa il cilindro viene sfilato lasciando il corpo della vite completamente libero e disponibile per l'alloggiamento di un montante per il sostegno di qualsiasi struttura.

Le dimensioni vanno dagli 80 cm di altezza ai 130 cm, i diametri dai 60mm ai 114mm.

  • Cilindro di infissione Atlantech Utility

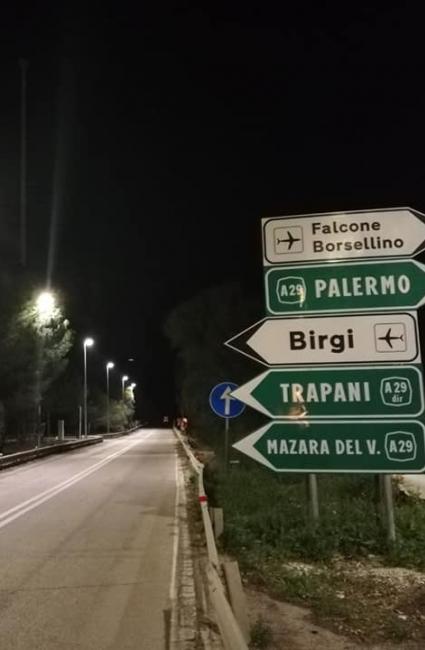

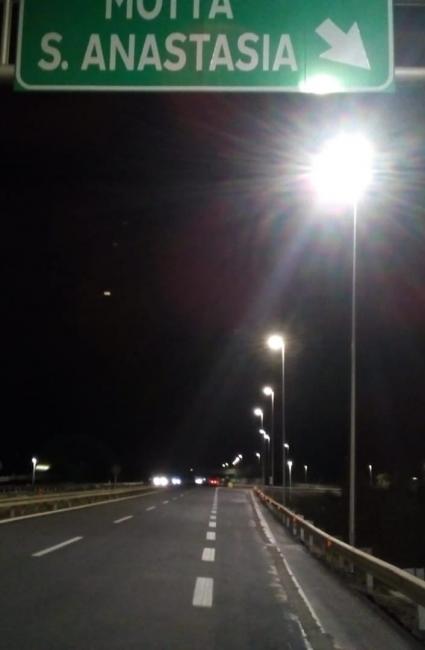

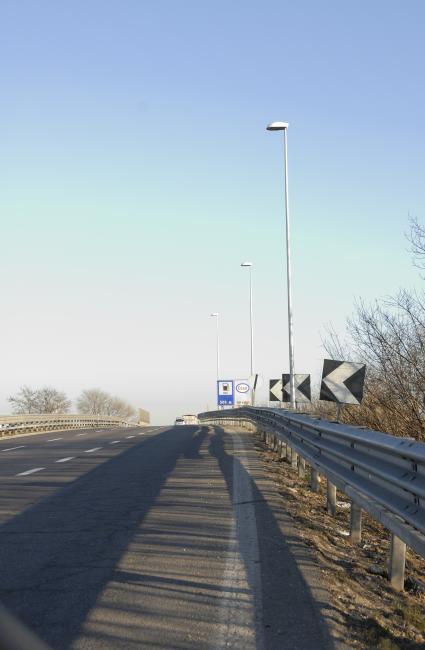

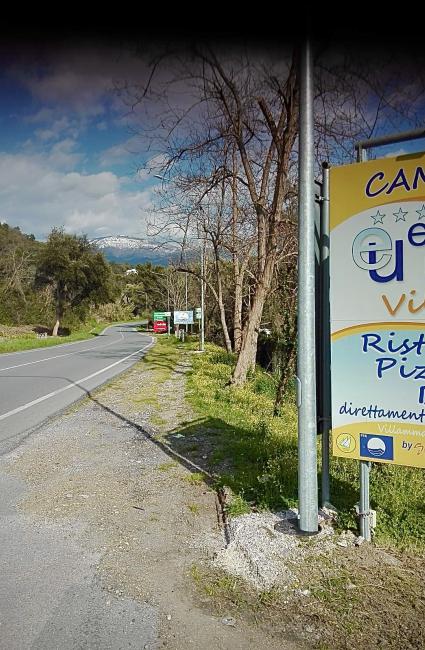

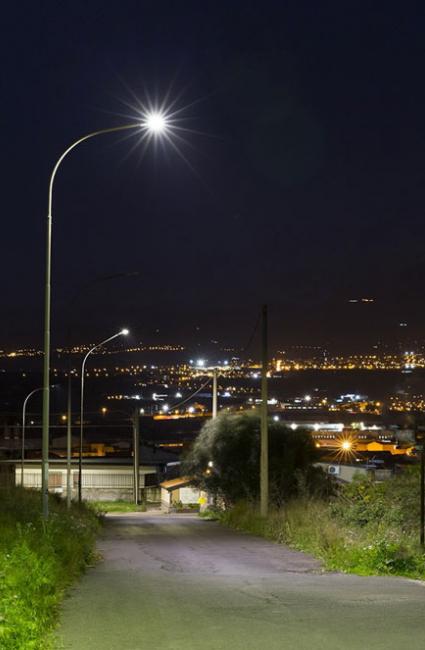

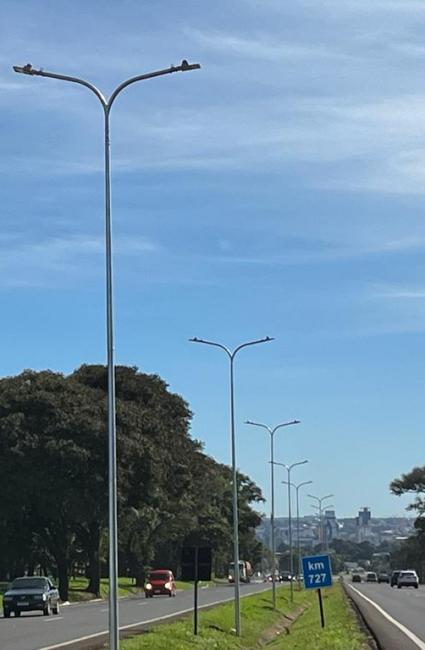

Realizzazioni
