Atlantech
Lux Plate

Per pali di illuminazione
flangiati con spazio di
derivazione cablaggi

Download PDF
atlantech lux
Piastra quadrata 260mm
Spessore piastra 12mm
Diametro fori su piastra 20mm
Interasse fori 170-200mm
Diametro box 219 mm
Altezza box (parte superiore)   500 mm
Altezza vite (parte inferiore) 1000 mm
Altezza complessiva 1.500 mm
Peso complessivo 19 kg





Piastra di installazione Atlantech Lux Plate

installer lux plate2

Piastra quadrata 300mm
Spessore piastra 15mm
Diametro fori su piastra 22mm
Interasse fori 200-220mm
Diametro box 219 mm
Altezza box (parte superiore)   800 mm
Altezza vite (parte inferiore) 1200 mm
Altezza complessiva 2000 mm
Peso complessivo 25 kg

Piastra di installazione Atlantech Lux Plate

installer lux plate3

Piastra quadrata 400mm
Spessore piastra 20mm
Diametro fori su piastra 24mm
Interasse fori 270-300mm
Diametro box 323 mm
Altezza box (parte superiore)   800 mm
Altezza vite (parte inferiore) 1500 mm
Altezza complessiva 2300 mm
Peso complessivo 40 kg

Piastra di installazione Atlantech Lux Plate

installer lux plate4

PLATE 170-200

Flangia 260x260mm - fori Ø 20mm interasse 170-200mm

lux PLATE 170-200 version

La fondazione Atlantech Lux Plate 170-200
è progettata per l'installazione di pali flangiati
di diametro massimo alla base di 102mm,
e piastra con fori di interasse 170mm
oppure di 200mm.

lux PLATE 170-200 version

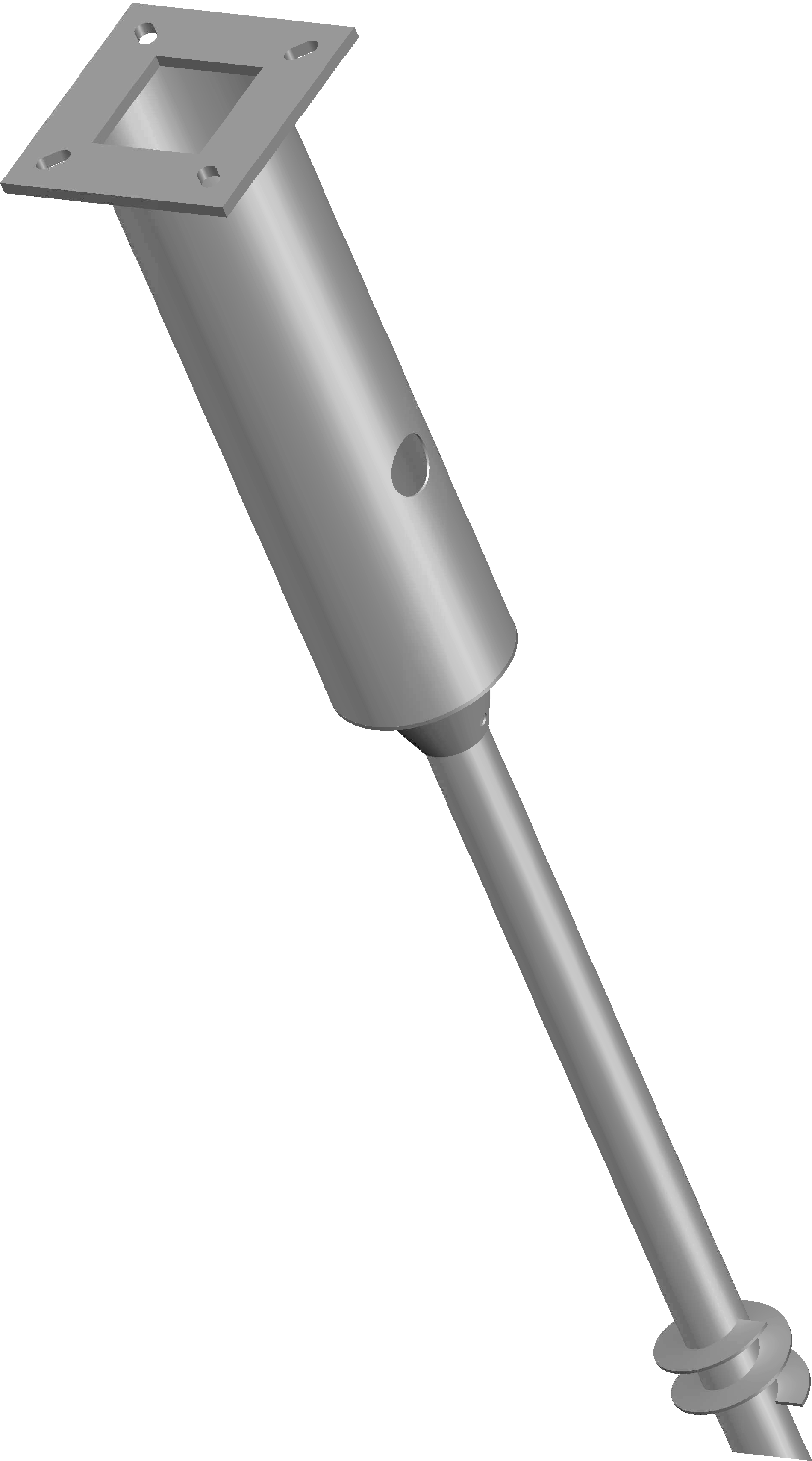

PLATE 200-220

Flangia 300x300mm - fori Ø 22mm interasse 200-220mm

lux PLATE 200-220 version

La fondazione Atlantech Lux Plate 200-220
è progettata per l'installazione di pali flangiati
di diametro massimo alla base di 188mm,
e piastra con fori di interasse 200mm
oppure di 220mm.

lux PLATE 200-220 version

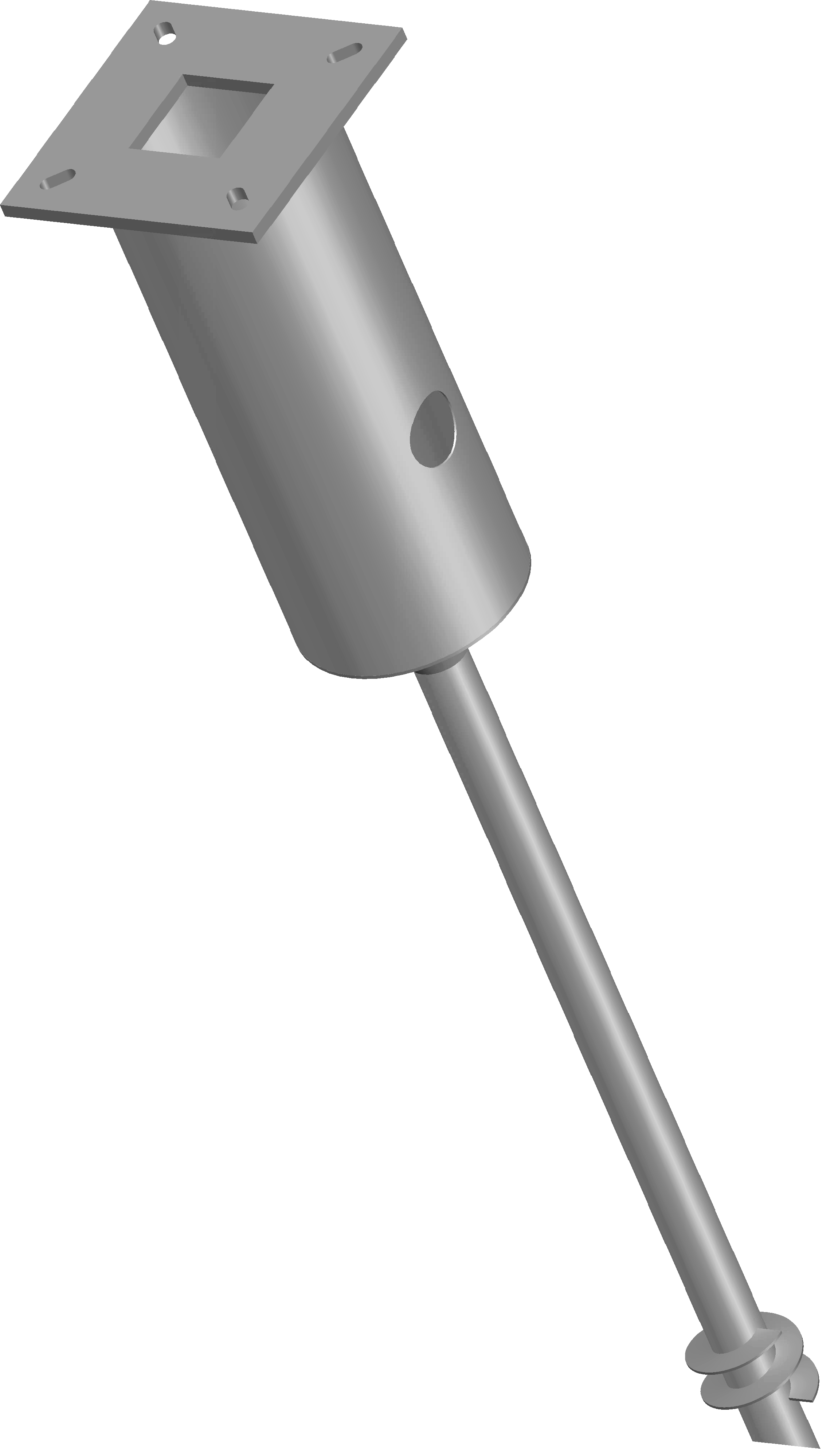

PLATE 270-300

Piastra 400x400mm - fori Ø 24mm interasse 270-300mm

lux PLATE 270-300 version

La fondazione Atlantech Lux Plate 270-300
è progettata per l'installazione di pali flangiati
di diametro massimo alla base di 240mm,
e piastra con fori di interasse 270mm
oppure di 300mm.

lux PLATE 270-300 version
